Vágánydiagnosztika - FMK-007 felépítményi mérőkocsi

Mérőrendszerek

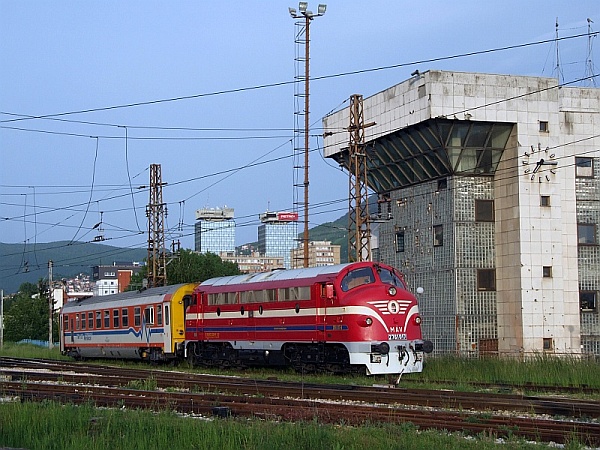

MÁV Rt. FMK-007 pályaszámú mérőkocsijára két mérőrendszer, a járműdinamikai és a vágánygeometriai került elhelyezésre. A mérőkocsi max. 200 km/h sebességű közlekedésre és egyidejű mérésre alkalmas.
A mérőrendszerek a mérési adatokat on-line módon dolgozzák fel, de lehetőség van a mérési adatok irodai elemzésére is. A méréssel egy időben készülnek a mérési diagrammok és a különböző eredménylisták.
A mérőteremben kerültek elhelyezésre a mérőrendszerek elektronikai és számítástechnikai berendezései, valamint a szolgáltatások nyomtatását végző lézer és sornyomtatók. A jobb oldali két egységben a dinamikai, a bal oldaliban a geometriai mérőrendszer kapott helyet.

Geometriai mérőrendszer

A vágánygeometriai mérőrendszer érintkezés és torzításmentes adatokat szolgáltat. A mérőrendszer 0-70 m hullámhossz tartományban alkalmas mérésre.

Mért vágánygeometriai jellemzők:

  • Süppedés (jobb, bal sínszál)
  • Terhelt kerék süppedés (jobb, bal sínszál)
  • Irány (jobb, bal sínszál)
  • Síktorzulás (A, B, C bázison)
  • Nyomtávolság
  • Túlemelés
  • Görbület
  • Dinamikus keresztfekszint

Szolgáltatások:

  • Vágánygeometriai grafikon
  • Geometriai lokális hibák listája
  • Általános pályaállapot minősítés
  • Statisztikai értékelés

Irodai kiértékelő rendszer:


A mérőrendszer irodai rendszere biztosítja a mérési adatok visszajátszását, újraértékelését más értékelési paraméterek megadásával. A mérőrendszer fogadni tudja a dinamikai mérőrendszer, valamint egy műszaki adatbázis adatait is.

Dinamikai mérőrendszer

A járműdinamikai mérőrendszer kifejlesztését és kivitelezését a MÁV Rt. Fejlesztési és Kísérleti Intézet szakemberei végezték. A keresztirányú és függőleges kerék/sín erők mérése direkt/indirekt eljárással történik. A csapágyerőket mindkét irányban direkt úton, erőmérő cellák mérik. A kerékpár tömegerők meghatározása viszont indirekt úton, a kerékpár keresztirányú és függőleges gyorsulásainak mérésével, majd az inercia adatok figyelembevételével számítással történik.

Dinamikai jellemzők:

  • A vágányra ható oldalirányú erő
  • Siklásbiztonsági mérőszám
  • Kiegészítő siklásbiztonsági mérőszám
  • Pályabiztonsági mérőszám
  • Függőleges relatív sínszál-terhelési mérőszám (jobb sínszál)
  • Függőleges relatív sínszál-terhelési mérőszám (bal sínszál)
  • Függőleges relatív vágány-terhelési mérőszám
  • Keresztirányú utazási komfort mérőszám
  • Függőleges utazási komfort mérőszám
  • Tényleges kiegyenlített szabad oldalgyorsulás

Szolgáltatások:

  • Járműdinamikai grafikon
  • Kiértékelési protokoll
  • Statisztikai értékelés

Műszaki adatok:

Hossz:26100 mm
Tengelyterhelés:14 t
Mérési és közlekedési maximális sebessége:200 km/h
Jelfelvétel:érintkezésmentes
Jelrögzítés:digitális
